Фекальные ЦМФ

ЦМФ 50-10 ЦМФ 160-10

Описание

Передвижной погружной моноблочный центробежный электронасос предназначен для откачивания фекальной жидкости температурой до 45 °С, с рН 6-8, плотностью до 1100 кг/м³, содержащих механические примеси (солома, кормовые отходы и т.п.) до 6% по объёму, длиной не более 100 мм, толщиной не более 20 мм.

Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т. п., а также для работы в специально приспособленных канализационных колодцах, включенных в системы канализации.

Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.

Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69.

Технические характеристики

Параметры	ЦМФ 300-10	ЦМФ 200-20	ЦМФ 160-10	ЦМФ 100-20	ЦМФ 100-10	ЦМФ 50-25	ЦМФ 50-10
Подача, м³/ч	300	200	160	100	100	50	50
Напор, м	10	20	10	20	10	25	10
Подпор, м, не менее	0,7		0,4
Частота вращения, (синхронная), с^-1 (об/мин)	50 (3000)
Частота тока, Гц	50
Напряжение, В	380
Потребляемая мощность, кВт	22,0	20,0	11,0	11,0	7,5	7,5	3,0
Потребляемый ток, А	40,0	36,0	23,5	20,0	12,0	12,0	6,0
КПД, %	40	55	73	55	55	50	47
Масса, кг	200	200	140	100	80	80	50

Характеристика электронасосов при перекачивании воды плотностью 1000 кг/м³

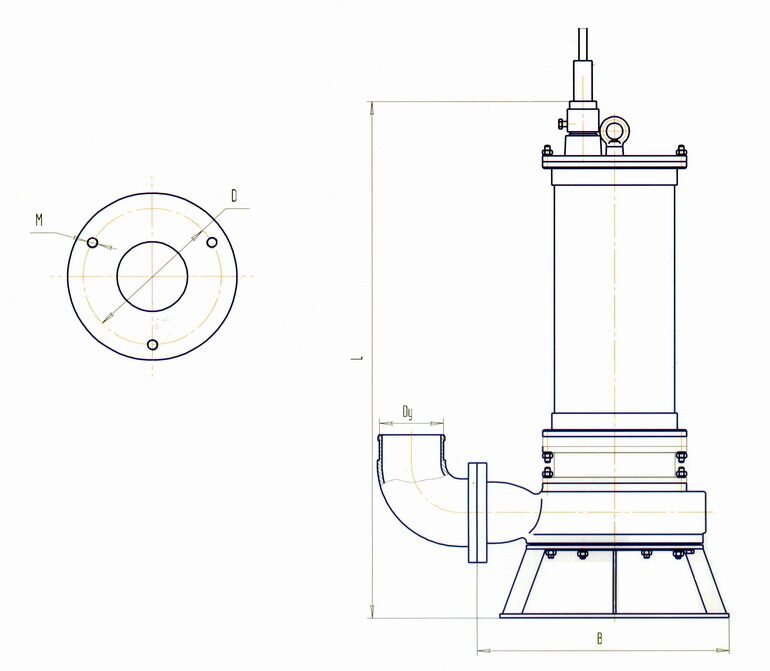

Габаритный чертеж электронасоса типа ЦМФ

Обозначение электронасоса	Высота, L, мм	Максимальный поперечный размер, В, мм	Условный проход шланга, Dy, мм	Присоединительный диаметр отверстий для патрубка, D, мм	Размер отверстийдля резьб, М, мм	Количество отверстий	Масса в сборе, не более, кг
ЦМФ 50-10	540	350	50	98	М8-6Н	3	50
ЦМФ 50-25	750	400	100	133	М10-6Н	3	80
ЦМФ 100-10	750	400	100	133	М10-6Н	3	80
ЦМФ 100-20	800	400	100	133	М10-6Н	3	100
ЦМФ 160-10	800	490	100	133	М10-6Н	3	140
ЦМФ 200-20	1025	490	100	133	М10-6Н	3	200
ЦМФ 300-10	1025	490	100	133	М10-6Н	3	200
