Мотор-редуктор МЧ-160

Мотор-редуктор червячный одноступенчатый МЧ-160

Передаточное число, ном. 8 10 12,5 16 20 25 31,5 40 50 63 80 100 110
Частота вращения входного вала,об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 1860 1760 1670 2190 1860 1860 2460 2080 1860 1760 1480 1200 1100
Подводимая расчетная мощность, кВт 37,1 28,3 21,8 22,5 15,7 12,9 14,1 9,7 7,3 5,7 3,9 3,8 3,3
КПД, % 94 93 92 91 89 86 83 80 76 73 71 58 47
Допускаемая радиальная нагрузка, Н Входной вал 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 433 395
Выходной вал 12150 12150 12150 12150 12150 12150 12150 12150 12150 12150 12150 8660 8291
Корректированный уровень звуковой мощности, дБА 94
Масса, кг не более 120
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

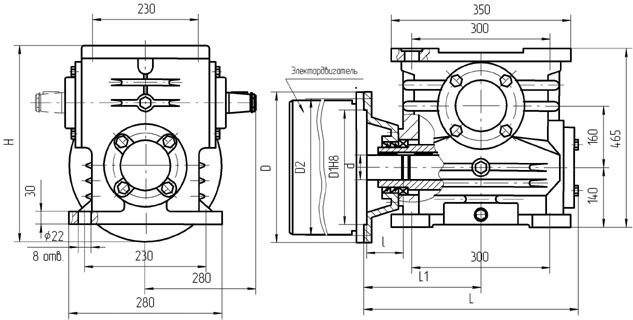

Размеры мотор-редуктора МЧ-160

Вариант сборки 52(51,53,56), вариант крепления 2(1), вариант расположения червячной пары 1

Вариант сборки 51(52,53,56), вариант крепления 3(4), вариант расположения червячной пары 4(3)

Эл. двигатель / размер d,mm l,mm D,mm D2,mm D1,Н8,mm L,mm L1,mm H,mm
Для АИР-100 1500 об/мин 28 60 250 215 180 449,5 244,5 450
Для АИР-112 1500 об/мин 32 80 300 265 230 452,5 247,5 475
Для АИР-132 1500 об/мин 38 80 350 300 250 452,5 247,5 500

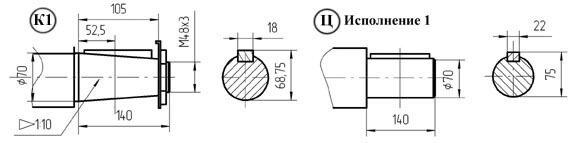

Вариант исполнения конца тихоходного вала   К1, Ц - обозначение при заказе



                  Вариант сборки 56                              Вариант сборки 56 Шп
                       ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
