Мотор-редуктор МЧ-63

Мотор-редуктор МЧ-63

Передаточное число, ном. 8 10 12,5 16 20 25 31,5 40 50 63 80 100 110
Частота вращения входного вала,об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 149 122 122 149 130 122 186 158 130 104 98 84 80
Подводимая расчетная мощность, кВт 3,3 2,4 1,8 1,7 1,3 1,0 1,3 0,9 0,7 0,4 0,3 0,27 0,24
КПД, % 90 89 88 86 84 80 76 75 69 64 60 54 47
Допускаемая радиальная нагрузка, Н Входной вал 340 340 340 340 340 340 340 340 340 340 340 114 106
Выходной вал 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 2291 2236
Корректированный уровень звуковой мощности, дБА 82
Масса, кг не более 16
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

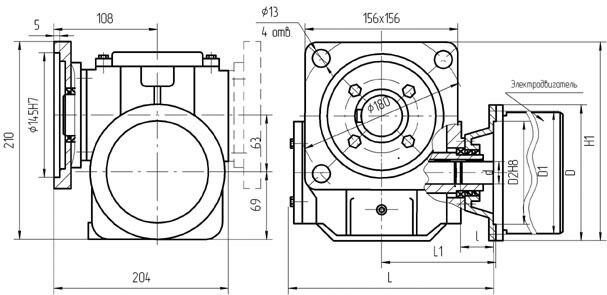

Размеры мотор-редуктора МЧ-63

Вариант сборки 51, вариант крепления 1, вариант расположения червячной пары 1

Вариант сборки 52, вариант крепления 2, вариант расположения червячной пары 1



Вариант сборки 56, вариант крепления опорным фланцем 3(4), вариант расположения червячной пары 1

Эл. двигатель / размер d,mm l,mm D,mm D1,mm D2,mm L,mm L1,mm H,mm H1,mm
Для АИР-63  1500 об/мин 14 30 160 130 110 203,5 108 218 221
Для АИР-71 1500 об/мин 19 40 200 165 130 225,5 130 238 241
Для АИР-80 1500 об/мин 22 50 200 165 130 225,5 130 238 241

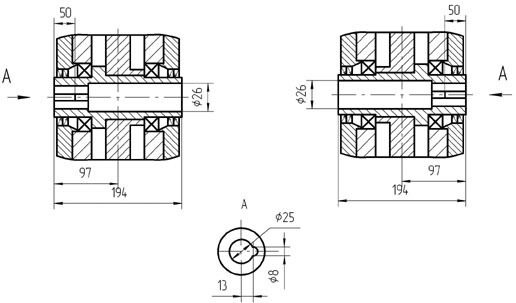

Вариант исполнения конца тихоходного вала   Ц- обозначение при заказе



                                     Вариант крепления 56
