Мотор-редуктор МЧ2-100

Мотор-редуктор МЧ2-100

Передаточное число, ном. 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 790
Подводимая расчетная мощность, кВт 1,6 1,6 1,2 1,0 0,8 0,7 0,55 0,5 0,4 0,4 0,3 0,25 0,2 0,22 0,14 0,19 0,1
КПД, % 76 71 65 63 62 57 52 50 45 43 41 38 33 28 23 20 18
Допускаемая радиальная нагрузка, Н Входной вал 190
Выходной вал 5700
Корректированный уровень звуковой мощности, дБА 85
Масса, кг не более 68
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%



      Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 3

       Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1ступени (быстроходной) 4

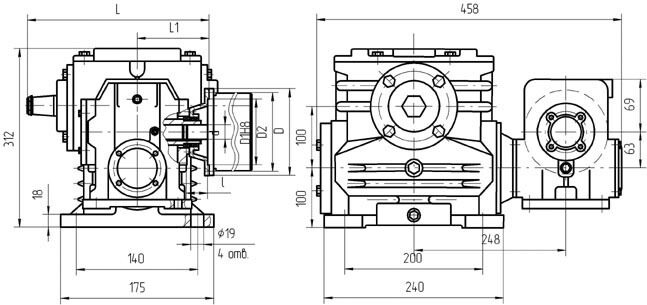

Эл. двигатель / размер d,mm l,mm D,mm D2,mm D1,Н8,mm L,mm L1,mm
Для АИР-63 1500 об/мин 14 30 160 130 110 330 108
Для АИР-71 1500 об/мин 19 40 200 165 130 345 120
Для АИР-80 1500 об/мин 22 50 200 165 130 345 120

  Тихоходный вал мотор-редуктора МЧ2-100

Вариант исполнения конца тихоходного вала   К1, Ц, К -обозначение при заказе

        Шлицевое соединение              Исполнение 1 -  шпоночное соединение



                  Вариант сборки 56                Вариант сборки 56 Шп
            ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
