Мотор-редуктор МЧ2-125-63



Передаточное число, ном. 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 1200 1200 1200 1250 1250 1250 1250 1600 1600 1600 1600 1600 1600 1600 1600 1600 1200
Подводимая расчетная мощность, кВт 2,4 2,0 1,6 1,4 1,2 0,7 0,8 0,5 0,8 0,4 0,6 0,25 0,5 0,22 0,4 0,19 0,2
КПД, % 75 74 70 67 65 57 56 50 50 43 42 38 32 28 25 20 20
Допускаемая радиальная нагрузка, Н Входной вал 340
Выходной вал 9000
Корректированный уровень звуковой мощности, дБА 82
Масса, кг не более 93
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

Размеры мотор-редуктора МЧ2-125-63

      Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 5

        Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1ступени (быстроходной) 4

Эл. двигатель / размер d,mm l,mm D,mm D2,mm D1,Н8,mm L,mm L1,mm L2,mm H,mm
Для АИР-63 1500 об/мин 14 30 160 130 110 330 108 347 254
Для АИР-71 1500 об/мин 19 40 200 165 130 350 130 360 274
Для АИР-80 1500 об/мин 22 50 200 165 130 350 130 360 274

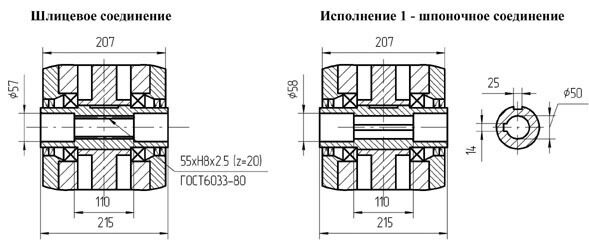

Вариант исполнения конца тихоходного вала  К1, Ц - обозначение при заказе



                Вариант сборки 56                            Вариант сборки 56 Шп
                    ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
