Мотор-редуктор МЧ2-160-80

 Мотор-редуктор МЧ2-160-80

Передаточное число, ном. 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 1800 2465 2090 2140 2190 2200 2480 2500 2610 2610 2760 2800 2895 2500 2570 2570 1690
Подводимая расчетная мощность, кВт 3,7 4,2 3,0 2,6 2,2 1,76 1,7 1,48 1,2 1,04 0,9 0,8 0,7 0,5 0,41 0,35 0,2
КПД, % 73 70 66 63 61 62 55 53 51 49 46 44 41 39 38 36 34
Допускаемая радиальная нагрузка, Н Входной вал 520
Выходной вал 15800
Корректированный уровень звуковой мощности, дБА 83
Масса, кг не более 150
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

Габаритные и присоединительные размеры мотор-редуктора МЧ2-160-80

        Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2ступени (тихоходной) 1,
вариант расположения червячной пары 1ступени (быстроходной) 5

       Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1ступени (быстроходной) 4

Эл. двигатель / размер d,mm l,mm D,mm D2,mm D1,Н8,mm L2,mm H,mm
Для АИР-71 1500 об/мин 19 40 200 165 130 390 505
Для АИР-80 1500 об/мин 22 50 200 165 130 390 505
Для АИР-90 1500 об/мин 24 50 250 215 180 415 530

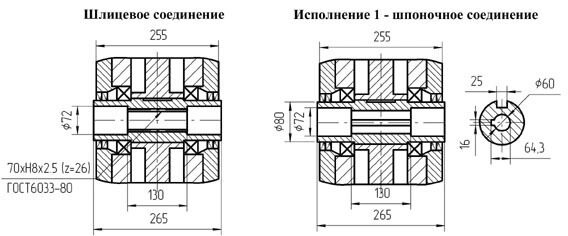

  Вариант исполнения конца тихоходного вала мотор-редуктора МЧ2-160-80

Вариант исполнения конца тихоходного вала   К1, Ц - обозначение при заказе

МЧ2-160-80

           Вариант сборки 56                            Вариант сборки 56 Шп
             ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
