Насосы ГНОМ

Описание
Передвижной погружной моноблочный центробежный электронасос ГНОМ предназначен для откачивания загрязнённых сточных вод температурой от 0 °C до 35 °С (исполнение Т от 0 °C до +60 °C), с рН 5-10, плотностью до 1100 кг/м3, содержащих механические примеси (песка, цемента, глины и т.п.) до 10% по массе с максимальным размером твёрдых включений до 5 мм.
Электронасос используется в качестве передвижного средства для откачки на строительных объектах при осушении котлованов и траншей, при эксплуатации объектов водоснабжения, для орошения и понижения уровня грунтовых вод и т.п.
Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69.
Электронасос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.
Технические характеристики
| Параметры |
ГНОМ 250-17 |
ГНОМ 200-25 |
ГНОМ 150-30 |
ГНОМ 140-10 |
ГНОМ 100-25 |
ГНОМ 50-50 |
ГНОМ 25-20 |
ГНОМ 53-10 |
| Подача, м3/ч |
250 |
200 |
150 |
140 |
100 |
50 |
25 |
53 |
| Напор, м |
17 |
25 |
30 |
10 |
25 |
50 |
20 |
10 |
| Подпор, м, не менее |
0,7 |
0,7 |
0,7 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
| Частота вращения, с-1 (об/мин) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
| Частота тока, Гц |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
| Напряжение, В |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
| Потребляемая мощность, кВт |
21,0 |
22,0 |
19,0 |
11,0 |
11,0 |
11,5 |
3,0 |
4,0 |
| Потребляемый ток, А |
38,0 |
40,0 |
35,0 |
20,0 |
20,0 |
20,0 |
6,0 |
7,0 |
| КПД, % |
65 |
62 |
70 |
40 |
55 |
55 |
30 |
35 |
| Масса, кг |
220 |
210 |
200 |
100 |
100 |
100 |
60 |
65 |
| Параметры |
ГНОМ 400-20 |
ГНОМ 600-10 |
ГНОМ 400-20 |
ГНОМ 600-10 |
ГНОМ 25-20 |
ГНОМ 53-10 |
ГНОМ 400-20 |
ГНОМ 600-10 |
| Подача, м3/ч |
400 |
600 |
400 |
600 |
25 |
53 |
400 |
600 |
| Напор, м |
20 |
10 |
20 |
10 |
20 |
10 |
20 |
10 |
| Подпор, м, не менее |
0,7 |
0,7 |
0,7 |
0,7 |
0,4 |
0,4 |
0,7 |
0,7 |
| Частота вращения, с-1 (об/мин) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
50 (3000) |
| Частота тока, Гц |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
| Напряжение, В |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
| Потребляемая мощность, кВт |
32 |
32 |
32 |
32 |
3,0 |
4,0 |
32 |
32 |
| Потребляемый ток, А |
60 |
60 |
60 |
60 |
6,0 |
7,0 |
60 |
60 |
| КПД, % |
75 |
76 |
75 |
76 |
30 |
35 |
75 |
76 |
| Масса, кг |
450 |
470 |
450 |
470 |
60 |
65 |
450 |
470 |
| Параметры |
ГНОМ 6-10
ГНОМ 6-10Тр |
ГНОМ 10-10
ГНОМ 10-10Тр |
ГНОМ 16-16
ГНОМ 16-16Тр |
ГНОМ 25-20
ГНОМ 25-20Тр |
| Подача, м3/ч |
6
|
10
|
16
|
25
|
| Напор, м |
10
|
10
|
16
|
20
|
| Диаметр ниппеля для присоединительного шланга, мм |
33,5
|
33,5
|
48
|
60
|
| Частота вращения, об/мин |
2900
|
2900
|
2900
|
2900
|
| Габаритные размеры |
225x200x390
|
236x200x445
|
266x200x480
|
327x264x500
|
| Напряжение, В |
380
|
380
|
380
|
380
|
| Потребляемая мощность, кВт |
0,55
|
0,75
|
1,5
|
2,2
|
| Масса, кг |
19
|
22
|
38
|
45
|
| Параметры |
ГНОМ 40-25
ГНОМ 40-25Тр |
ГНОМ 40-25B2T3 |
ГНОМ 53-10B2T3 |
ГНОМ 53-10
ГНОМ 53-10Тр |
| Подача, м3/ч |
40
|
40
|
53
|
53
|
| Напор, м |
25
|
25
|
10
|
10
|
| Диаметр ниппеля для присоединительного шланга, мм |
60
|
60
|
60
|
60
|
| Частота вращения, об/мин |
2900
|
2900
|
2900
|
2900
|
| Габаритные размеры |
385x300x670
|
385x300x786
|
385x300x786
|
385x300x670
|
| Напряжение, В |
380
|
380
|
380
|
380
|
| Потребляемая мощность, кВт |
4,0
|
4,0
|
4,0
|
4,0
|
| Масса, кг |
82
|
125
|
125
|
82
|

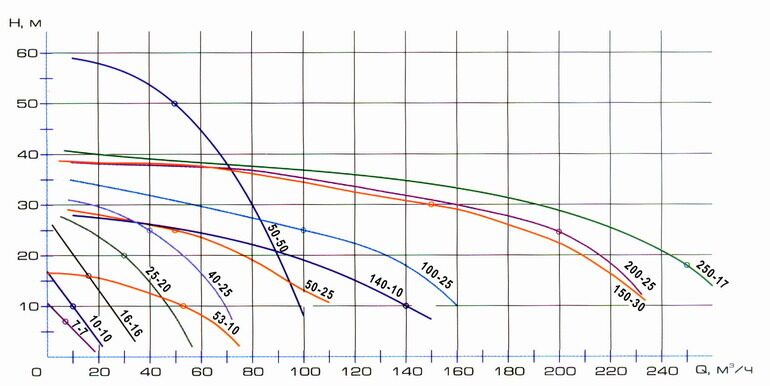

Характеристика электронасосов при перекачивании воды плотностью 1000 кг/м3
Габаритный чертеж электронасоса типа ГНОМ
|
Обозначение электронасоса
|
Высота, L, мм
|
Максимальный поперечный размер, В, мм
|
Условный проход шланга, Dy, мм
|
Присоединительный диаметр отберстий для патрубка, D, мм
|
Размер отверстий для резьб, М, мм
|
Количество отверстий
|
Масса в сборе, не более, кг
|
|
ГНОМ 25-20
|
550
|
280
|
50
|
98
|
М8-6Н
|
3
|
60
|
|
ГНОМ 50-25
|
750
|
350
|
100
|
133
|
М10-6Н
|
3
|
90
|
|
ГНОМ 50-50
|
800
|
350
|
100
|
133
|
М10-6Н
|
3
|
100
|
|
ГНОМ 53-10
|
550
|
300
|
50
|
98
|
М8-6Н
|
3
|
65
|
|
ГНОМ 100-25
|
800
|
350
|
100
|
133
|
М10-6Н
|
3
|
100
|
|
ГНОМ 140-10
|
800
|
350
|
100
|
133
|
М10-6Н
|
3
|
100
|
|
ГНОМ 150-30
|
1220
|
443
|
100
|
133
|
М10-6Н
|
3
|
200
|
|
ГНОМ 200-25
|
1230
|
443
|
100
|
133
|
М10-6Н
|
3
|
210
|
|
ГНОМ 250-17
|
1230
|
443
|
100
|
133
|
М10-6Н
|
3
|
220
|
|
ГНОМ 400-20
|
1070
|
560
|
165
|
225
|
М16-6Н
|
4
|
450
|
|
ГНОМ 600-10
|
1080
|
560
|
165
|
225
|
М16-6Н
|
4
|
470
|
|
