Редуктор 1Ч-160

Редуктор 1Ч-160

Технические характеристики

Передаточное число, ном. 8 10 12,5 16 20 25 31,5 40 50 63 80 100 110
Частота вращения входного вала,об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 1860 1760 1670 2190 1860 1860 2460 2080 1860 1760 1480 1200 1100
Подводимая расчетная мощность, кВт 37,1 28,3 21,8 22,5 15,7 12,9 14,1 9,7 7,3 5,7 3,9 3,8 3,3
КПД, % 94 93 92 91 89 86 83 80 76 73 71 58 47
Допускаемая радиальная нагрузка, Н Входной вал 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 1200 433 395
Выходной вал 12150 12150 12150 12150 12150 12150 12150 12150 12150 12150 12150 8660 8291
Корректированный уровень звуковой мощности, дБА 94
Масса, кг не более 120
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

Габаритные и присоединительные размеры

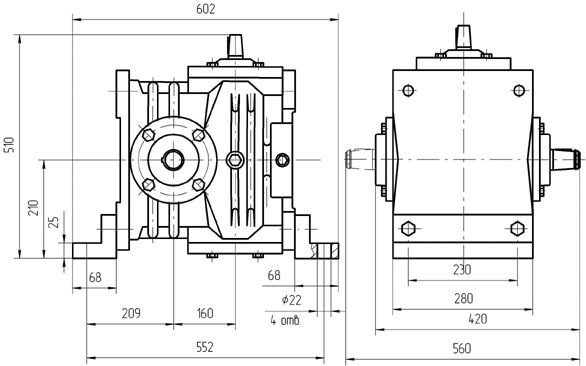

Вариант сборки 52 редуктора 1Ч-160

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

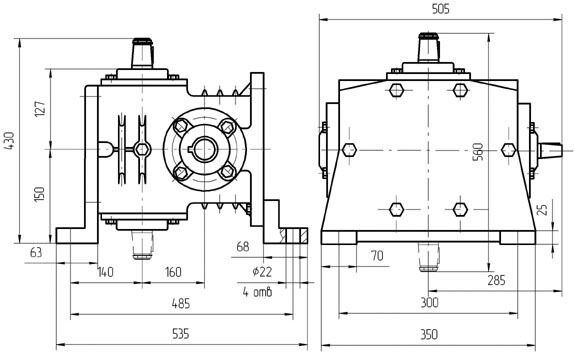

Вариант сборки редуктора 1Ч-160

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

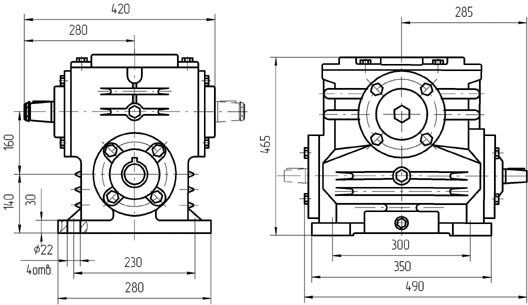

Вариант сборки 52 редуктора 1Ч-160

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)



Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 5, вариант расположения червячной пары 5



Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1,  исполнение с опорным фланцем вариант крепления 3(4)

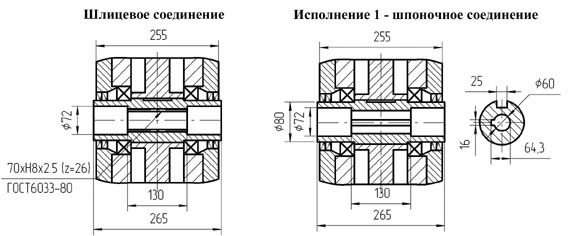

                              Выходные концы валов

Вариант исполнения конца тихоходного вала      К1, Ц - обозначение при заказе

Варианты исполнения конца быстроходного вала     К, Ц - обозначение при заказе



                Вариант сборки 56                            Вариант сборки 56 Шп

ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
