Редуктор 5Ч-80

Редуктор 5Ч-80

Технические характеристики

Передаточное число, ном. 8 10 12,5 16 20 25 31,5 40 50 63 80 100 110
Частота вращения входного вала,об/мин 1500
Номинальный крутящий момент на выходном валу, Тном, Н*м 290 260 270 300 270 270 360 270 285 260 240 200 190
Подводимая расчетная мощность, кВт 6,0 4,3 3,6 3,3 2,4 2,0 2,2 1,4 1,2 1,0 0,7 0,63 0,57
КПД, % 91 90 89 86 84 83 78 73 71 64 61 55 47
Допускаемая радиальная нагрузка, Н Входной вал 500 500 500 500 500 500 500 500 500 500 500 176 163
Выходной вал 4200 4200 4200 4200 4200 4200 4200 4200 4200 4200 4200 3535 3446
Корректированный уровень звуковой мощности, дБА 85
Масса, кг не более 30
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

Габаритные и присоединительные размеры

Вариант сборки 51 редуктора 5Ч-80 (габаритные и присоединительные размеры)

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1

Вариант сборки 51 редуктора 5Ч-80 (габаритные и присоединительные размеры)

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

Вариант сборки 51 редуктора 5Ч-80 (габаритные и присоединительные размеры)

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)

Вариант сборки 52 редуктора 5Ч-80 (габаритные и присоединительные размеры)

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 5, вариант расположения червячной пары 5

Вариант сборки 51 редуктора 5Ч-80 (габаритные и присоединительные размеры)

Вариант сборки 51(52,53,56), вариант крепления 2(1), вариант расположения червячной пары 1, исполнение с вентилятором

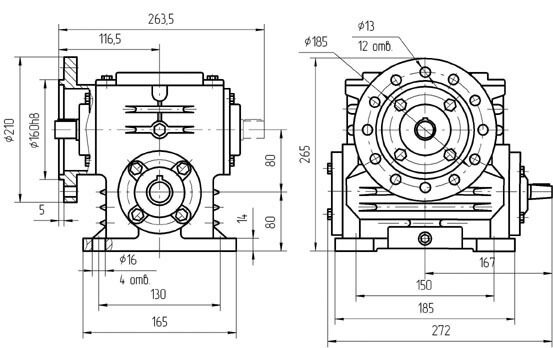

Вариант сборки редуктора 5Ч-80 (габаритные и присоединительные размеры)

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1 исполнение с опорным фланцем

                               Выходные концы валов

Вариант исполнения тихоходного вала редуктора 5Ч-80

Вариант исполнения конца тихоходного вала   Ц - обозначение при заказе

Вариант исполнения конца быстроходного вала редуктора 5Ч-80

                      Варианты исполнения конца быстроходного вала
                                     К, Ц - обозначение при заказе

Шлицевое соединение сб.-56            Исполнение 1 - шпоночное соединение сб. -56 Шп

Вариант сборки 56 редуктора 5Ч-80 (габаритные и присоединительные размеры)

                                           Вариант сборки 56

ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
