Редуктор Ч-40
Технические характеристики
| Передаточное число, ном. |
8 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
| Частота вращения входного вала,об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
20 |
22 |
24 |
24 |
20 |
28 |
24 |
21 |
16 |
| Подводимая расчетная мощность, кВт |
0,43 |
0,4 |
0,3 |
0,24 |
0,17 |
0,21 |
0,14 |
0,11 |
0,07 |
| КПД, % |
88 |
87 |
82 |
78 |
74 |
70 |
65 |
60 |
56 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
90 |
| Выходной вал |
1300 |
| Корректированный уровень звуковой мощности, дБА |
82 |
| Масса, кг не более |
3,5 |
| Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме при ПВ 40% |
Габаритные и присоединительные размеры

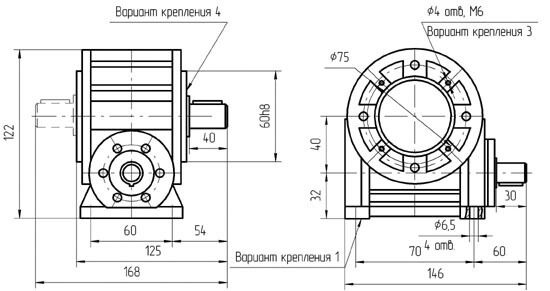

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 1(3,4), вариант расположения червячной пары 1
Вариант сборки 56(66)(возможны все варианты сборок), вариант крепления 2, вариант расположения червячной пары 2 (червяк над колесом)

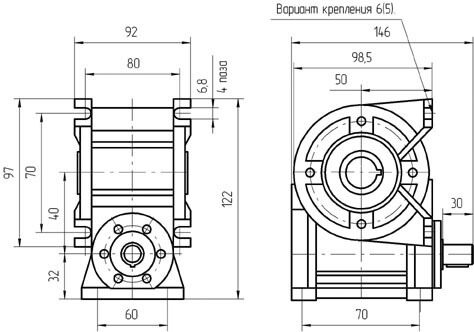

Вариант сборки 56 (возможны все варианты сборок), вариант крепления 6(5), вариант расположения червячной пары 1
Выходные концы валов
Ц - обозначение при заказе

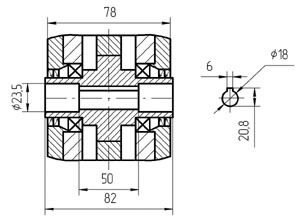

Вариант исполнения конца тихоходного вала Вариант исполнения конца быстроходного вала
Вариант сборки 56

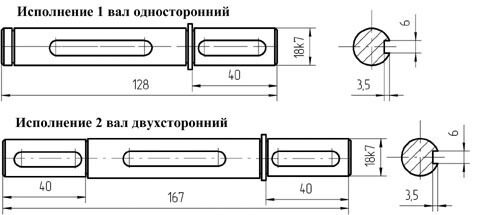

По заявке заказчика редукторы 56 и 66 сборок могут комплектоваться валами:
ВНИМАНИЕ! Исполнение 1, 2 изготавливаются по спец. заказу.
|
