Редукторы 1Ц2Н-450, 1Ц2Н-500, Ц2Н-630, Ц2Н-710
Технические характеристики
| Типоразмер редуктора |
1Ц2Н-450 |
| Номинальное передаточное отношение редуктора, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
| Номинальный крутящий момент на тихоходном валу, Т, Нм |
35500 |
| Номинальная частота вращения быстроходного вала, с -1 (об/мин) |
16,(6) (1000) |
25 (1500) |
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного F1, |
10000 |
6300 |
| Тихоходного F2 |
Цилиндрический конец вала |
71000 |
| конец вала в виде части зубчатой полумуфты |
95000 |
| Коэффициент полезного действия, % |
98 |
| Масса, кг, не более |
1530 |
| Типоразмер редуктора |
1Ц2Н-500 |
| Номинальное передаточное отношение редуктора, i |
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
| Номинальный крутящий момент на тихоходном валу, Т, Нм |
45000 |
50000 |
45000 |
40000 |
| Номинальная частота вращения быстроходного вала, с -1 (об/мин) |
16,(6) (1000) |
25 (1500) |
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного F1, |
12500 |
8000 |
6300 |
| Тихоходного F2 |
Цилиндрический конец вала |
100000 |
| конец вала в виде части зубчатой полумуфты |
140000 |
| Коэффициент полезного действия, % |
97 |
| Масса, кг, не более |
2100 |
| Типоразмер редуктора |
Ц2Н-630 |
| Номинальное передаточное отношение редуктора, i |
8.0 |
9.0 |
10.0 |
11.2 |
12.5 |
14.0 |
16.0 |
18.0 |
20.0 |
22.4 |
25.0 |
28.0 |
31.5 |
35.
5
|
40.
0
|
45
.0
|
50.
0
|
| Номинальный крутящий момент на тихоходном валу, Т, Нм |
71000 |
75000 |
71
000
|
| Номинальная частота вращения быстроходного вала, с -1 (об/мин) |
12,5 (750) |
16,(6) (1000) |
25 (1500) |
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного F1, |
10000 |
8000 |
6200 |
5200 |
4
800
|
| Тихоходного F2 |
цилиндри
ческий конец вала
|
66500 |
68500 |
66
500
|
| конец вала в виде части зубчатой полумуфты |
79800 |
82200 |
79
800
|
| Коэффициент полезного действия, % |
97 |
| Масса, кг, не более |
3691 |
| Типоразмер редуктора |
Ц2Н-710 |
| Номинальное передаточное отношение редуктора, i |
8.
0
|
9.
0
|
10.
0
|
11.
2
|
12.
5
|
14.
0
|
16.
0
|
18.
0
|
20.
0
|
22.
4
|
25.
0
|
28.
0
|
31.
5
|
35.
5
|
40.
0
|
45.
0
|
50.
0
|
| Номинальный крутящий момент на тихоходном валу, Т, Н*м |
100000 |
71
000
|
| Номинальная частота вращения быстроходного вала, с -1 (об/мин) |
12,5(750) |
16,(6) (1000) |
20,83 (1250) |
25 (1500) |
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного F1, |
13000 |
12000 |
10000 |
9000 |
8000 |
7000 |
6300 |
5800 |
| Тихоходного F2 |
цилиндрический конец вала |
79000 |
| конец вала в виде части зубчатой полумуфты |
98000 |
| Коэффициент полезного действия, % |
97 |
| Масса, кг, не более |
4920 |

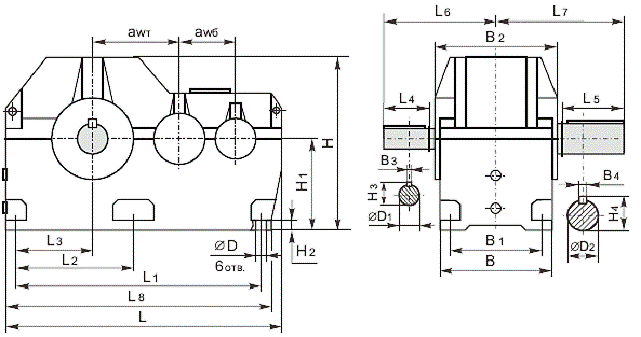

Габаритные и присоединительные размеры
| Типоразмер |
awб |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
ØD |
| 1Ц2Н-450 |
280 |
450 |
1470 |
1060 |
530 |
260 |
170 |
300 |
500 |
650 |
- |
35 |
| 1Ц2Н-500 |
315 |
500 |
1650 |
1220 |
615 |
360 |
170 |
530 |
690 |
- |
42 |
| Ц2Н-630 |
400 |
630 |
1960 |
1770 |
970 |
575 |
210 |
360 |
610 |
760 |
1920 |
52 |
| 170 |
570 |
| Ц2Н-710 |
450 |
710 |
2250 |
2010 |
1060 |
660 |
210 |
410 |
660 |
870 |
2160 |
| 170 |
620 |
| Типоразмер |
ØD1 |
ØD2 |
H |
H1 |
H2 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
| 1Ц2Н-450 |
80m6 |
160m6 |
870 |
450 |
50 |
85 |
169 |
590 |
515 |
630 |
22 |
40 |
| 1Ц2Н-500 |
90m6 |
180m6 |
1000 |
530 |
60 |
95 |
190 |
650 |
580 |
700 |
25 |
45 |
| Ц2Н-630 |
110m6 |
220m6 |
1220 |
630 |
116 |
231 |
650 |
540 |
760 |
28 |
50 |
| 80m6 |
85 |
22 |
| Ц2Н-710 |
125m6 |
250m6 |
1400 |
710 |
132 |
262 |
740 |
600 |
780 |
32 |
56 |
| 100m6 |
106 |
28 |

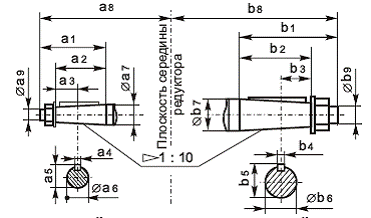

Размеры конических концов валов
Входной вал Выходной вал
| Типоразмер |
Конический конец быстроходного вала |
| а1 |
а2 |
а3 |
а4 |
а5 |
Øа6 |
Øа7 |
а8 |
Øа9 |
| 1Ц2Н-450 |
170 |
130 |
65 |
20 |
78 |
73.5 |
80 |
500 |
М56х4 |
| 1Ц2Н-500 |
170 |
130 |
22 |
88,5 |
83,5 |
90 |
530 |
М64х4 |
| Типоразмер |
Конический конец тихоходного вала |
| b1 |
b2 |
b3 |
b4 |
b5 |
Øb6 |
Øb7 |
b8 |
Øb9 |
| 1Ц2Н-450 |
300 |
240 |
120 |
36 |
156 |
148 |
160 |
650 |
М 125x4 |
| 1Ц2Н-500 |
40 |
177 |
168 |
180 |
690 |
М 140x6 |
Размеры конца тихоходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора
|
Размеры, мм
|
|
Исполнение в виде части зубчатой полумуфты
|
|
f
|
Ø f1
|
Ø f2
|
Ø f3
|
f4
|
f5
|
f6
|
m
|
z
|
|
1Ц2Н-450
|
440
|
160F8
|
200
|
420
|
70
|
50
|
15
|
10
|
40
|
|
190F7
|
235
|
448
|
78
|
8
|
54
|
|
1Ц2Н-500
|
470
|
160F8
|
200
|
420
|
70
|
50
|
15
|
10
|
40
|
|
200F7
|
245
|
500
|
85
|
60
|
20
|
10
|
48
|
|
Ц2Н-630
|
508
|
200F8
|
290
|
504
|
90
|
60
|
20
|
12
|
40
|
|
Ц2Н-710
|
545
|

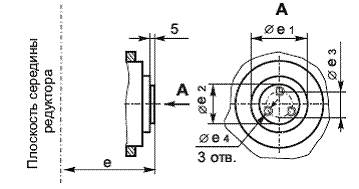

Размеры конца тихоходного вала для присоединения приборов и автоматики
|
Типоразмер редуктора
|
Размер, мм
|
|
Исполнение для присоединения приборов и автоматики
|
|
e
|
Ø e1
|
Ø e2
|
Ø e3
|
Ø e4
|
|
1Ц2Н-450
|
330
|
180h10
|
75h9
|
55
|
M8-7H
|
|
1Ц2Н-500
|
360
|
190h10
|
|
Ц2Н-630
|
400
|
100h9
|
|
Ц2Н-710
|
410
|
260hl0
|
|
