Редукторы 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250

Редукторы цилиндрические трехступенчатые горизонтальные типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.

Редукторы рассчитаны для работы в следующих условиях:

работа длительная до 24 ч. в сутки или с периодическими остановками;
работа в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная;
вращение валов в любую сторону;
частота вращения входного вала не превышает 1800 об/мин;
климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3 и О4 по ГОСТ 15150-69.

Типоразмер	1Ц2У-100	1Ц2У-125	1Ц2У-160	1Ц2У-200	1Ц2У-250
Фото
Межосевой расстояние, мм	100	125	160	200	250
Варианты сборки по ГОСТ 20373-80	11,12,13,16,17,18,21,22,23,26,27,28,31,32,33,36,37,38
Номинальное передаточное число	8, 10, 12.5, 16, 20, 25, 32.5, 40
Номинальный крутящий момент на выходном валу при непрерывной работе с постоянной нагрузкой (ПВ=100%), Нм	315	630 1250	1250	2500	5000
Номинальный крутящий момент на выходном валу при работе в повторно-кратковременных режимах, Нм - тяжелом (ПВ=40%) - среднем (ПВ=25%) - легком (ПВ=15%)	315 315 315	630 630 630	1600 2000 2500	3150 4000 5000	6300 8000 10000
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части входного вала, Н - непрерывный (Н) (ПВ=100%) - тяжелый (Т) (ПВ=40%) - средний (С) (ПВ=25%) - легкий (Л) (ПВ=15%)	500 500 500 500	750 750 750 750	1000 1100 1280 1450	2240 2500 2800 3150	3150 3550 4000 4500
Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части выходного вала, Н - непрерывный (Н) (ПВ=100%) - тяжелый (Т) (ПВ=40%) - средний (С) (ПВ=25%) - легкий (Л) (ПВ=15%)	4500 4500 4500 4500	6300 6300 6300 6300	9000 10000 11200 12500	12500 14000 16000 18000	18000 20000 22400 25000
КПД, %, не менее	97

Примечание

Редукторы типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160 с полыми выходными валами, а также редукторы типоразмеров 1Ц2У-100, 1Ц2У-125 с концами выходных валов в виде части зубчатой муфты не изготавливаются;
Редукторы типоразмеров 1Ц2У-100, 1Ц2У-125, 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с концами выходных валов под муфты имеют варианты сборки 11,12,13,21,22,23,31,32,33, редукторы типоразмеров 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с концами выходных валов в виде части зубчатой муфты имеют варианты сборки 11,12,21,22,31,32;

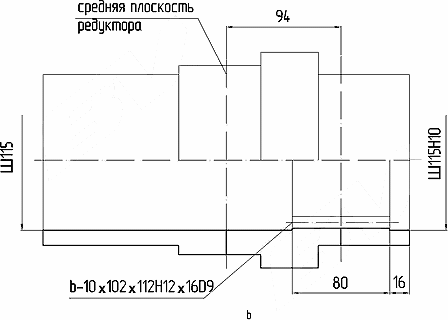

Редукторы типоразмера 1Ц2У-200 с симметричным полым выходным валом имеют варианты сборки 16, 26, 36;

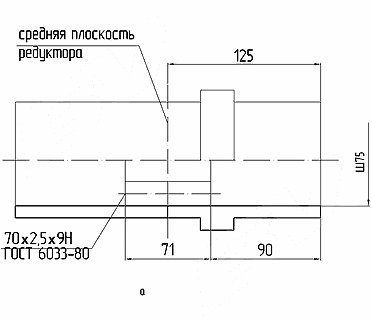

Редукторы типоразмера 1Ц2У-250 с несимметричным полым выходным валом имеют варианты сборки 17,18,27,28,37,38;
Значения допускаемых крутящих моментов и радиальных консольных нагрузок для редукторов типоразмеров 1Ц2У-160, 1Ц2У-200, 1Ц2У-250 с передаточными числами 8; 10; 12,5 при легком режиме работы, типоразмеров 1Ц2У-200 с цилиндрическим концом выходного вала должны быть снижены на 20%;
Номинальная радиальная консольная нагрузка на выходном валу для редукторов с вариантами сборки 13,23,33 и на входном валу с вариантами сборки 31,32,33,36,37,38 должна быть уменьшена в два раза.

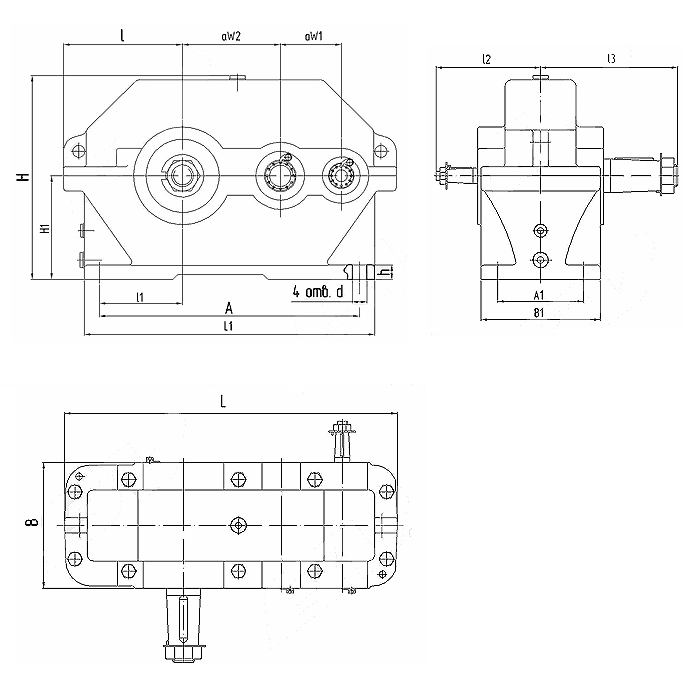

Габаритные и присоединительные размеры

Типоразмер	Размер, мм																	Масса, кг
	a_w1	a_w2	L	L₁	l, не более	l₁	l₂	l₃	H	H₁	A	A₁	B	B₁	d	h		Масса, кг
	a_w1	a_w2	L	L₁	l, не более	l₁	l₂	l₃	H	H₁	A	A₁	B	B₁	d	Чугун. корпус	Алюмин. корпус	Чугун. корпус	Алюмин. корпус
1Ц2У-100	80	100	390	325	136	85	136	165	230	112	290	109	155	145	15	-	20+-3	37	21
1Ц2У-125	80	125	446	375	160	106	145	206	272	132	335	125	175	165	19	-	22+-3	55	31,5
1Ц2У-160	100	160	545	480	195	136	170	224	345	170	425	140	206	195	24	24+-4	28+-3	95	57
1Ц2У-200	125	200	678	580	236	165	212	280	425	212	515	165	243	230	24	30+-4	-	170	-
1Ц2У-250	160	250	829	730	290	212	265	335	530	265	670	218	290	280	28	32+-4	-	310	-

Размеры концов входных и выходных валов

Типоразмер	Вал	Размер, мм
Типоразмер	Вал	d	d₁	d₂	d₃, не более	l	l₁	b	h	t
1Ц2У-100	входной	20	18,2	М12x1,25	40	50	36	4		2,5
1Ц2У-125		20	18,2	М12x1,25	40	50	36	4		2,5
1Ц2У-160		25	22,9	М16x1,5	45	60	42	5		3,0
1Ц2У-200		30	27,1	М20x1,5	50	80	58	5		3,0
1Ц2У-250		40	35,9	М24x2,0	63	110	82	10	8	5,0
1Ц2У-100	выходной	35	32,10	М20x1,5	50	80	58	6		3,5
1Ц2У-125		45	40,90	М30x20	75	110	82	12	8	5,5
1Ц2У-160		55	50,90	М36x30	88	110	82	14	9	5,5
1Ц2У-200		70	65,7	М48x3,0	100	140	105	18	11	7,0
1Ц2У-250		90	83,50	М64x4,0	130	170	130	22	14	9,0

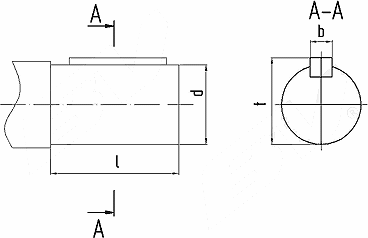

Размеры цилиндрических концов входных и выходных валов

Типоразмер	Вал	Размер, мм
Типоразмер	Вал	d	l	b	t
1Ц2У-100	входной	18k6	36	6	20,5
1Ц2У-125		18k6	36	6	20,5
1Ц2У-160		22k6	42	6	24,5
1Ц2У-200		25k6	58	8	28
1Ц2У-250		35k	82	10	38
1Ц2У-100	выходной	30m6	58	8	33
1Ц2У-125		40m6	82	12	43
1Ц2У-160		50m6	105	14	53,5
1Ц2У-200		65m6	105	18	69
1Ц2У-250		85m6	170	22	90

Размеры концов выходных валов, выполненных в виде части зубчатой муфты

Типоразмер	Размер, мм
Типоразмер	m	z	b	L	L₁, не менее	k	B	d	d₁
1Ц2У-160	4	40	20	48	20	19	38	72F7	95F7
1Ц2У-200	5	40	25	55	32	22	50	80F7	105F7
1Ц2У-250	4	56	35	63	16	31	50	120F8	170F7
