МОРСКИЕ (СУДОВЫЕ И ОБЩЕПРОМЫШЛЕННЫЕ) НАСОСЫ

Морские насосы, это функциональные названия насосов, перекачивающих морскую воду.

К этой группе относятся судовые насосы, применяемые в охлаждающей, противопожарной, санитарной, осушительной, балластной и водоотливной судовых системах кораблей, судов и плавсредств.

Отличительной особенностью морских насосов является то, что материал проточной части выполнен, как правило, из бронзы, устойчивой к морской воде и её парам.

В зависимости от функционального назначения насосы имеют различное конструктивное исполнение. Так как морскими насосами пользуется ограниченный круг потребителей, в обзоре представлены только краткие конструктивные особенности этого типа насосов. На рисунках показаны наиболее типичные конструкции этих насосов.

Электронасосы типа HUB предназначены для перекачивания морской воды. Они представлены конструкциями с торцовым и с сальниковым уплотнениями.

Электронасосы типа UBC предназначены для перекачивания морской и пресной воды с температурой до 70°С.

Электронасосы типа Н11КГ предназначены для перекачивания конденсата, дистиллята с температурой до 70°С, рассола с температурой от -4 до +70°С, а также морской воды с температурой до +110°С в конденсатных, холодильных и энергетических установках судов.

Электронасос ФГС 25/14 горизонтальный моноблочный центробежный одноступенчатый фекальный насос. На входе насоса встроен нож-измельчитель, позволяющий измельчать пищевые отходы, бумагу и т.д.

Водоотливные герметичные электронасосы типа ЭСН и ВПЭН предназначены для откачки холодной солёной и пресной воды с температурой до 30°С из труднодоступных помещений судов во время аварийно-спасательных и судоподъёмных работ. Глубина погружения этих насосов -10 м

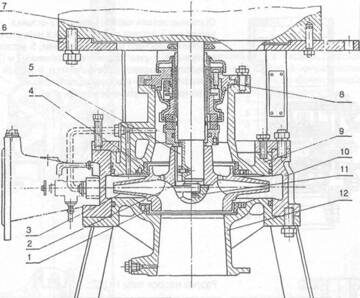

	Разрез насоса типа НЦВ с подачей 100... 630 куб. м/час Основные детали насоса: 1 и 4-колыдо уплотняющее, 2-стопорная шайба, 3-колесо рабочее, 5-шпонка, б-фонарь, 7-электродвигатель, 8-торцовое уплотнение, 9-крышка съемная, 10-корпус, 11-гайка вала, 12-всасывающий патрубок.
	Разрез насоса типа НЦВ с подачей 25... 63 куб. м/час Основные детали насоса: 1-колено бокового подвода, 2 и 5-кольцо уплотняющее, 3-стопорная шайба, 4-колесо рабочее, 6-шпонка, 7-колыдо гидравлического затвора сальника, 8-фонарь, 9-электродви-гатель, 10-втулка защитная, 11-крышка сальника, 12-набивка сальника, 13-крышка съемная, 14-корпус, 15-гайка вала.
	Разрез насоса типа ЦВС Основные детали насоса: 1-корпус, 2-вставка наружная, 3-вставка рабочего колеса наружная, 4-всгавка рабочего колеса внутренняя, 5-вставка внутренняя, 6-узел торцового уплотнения, 7 и 12-крышки, 8-вихревое рабочее колесо, 9-патрон фильтрующий, 10-всасывающий патрубок, 11-центробежное рабочее колесо
	Разрез насоса типа НЦКГ Основные детали насоса: 1-корпус, 2-шайба, 3-торцовое уплотнение, 4-кольцо уплотняющее, 5-колесо рабочее, 6-крышка корпуса,
	Разрез насоса ФГС 25/14 Основные детали насоса: 1-электродвигатель, 2-узел уплотнения, 3-корпус, 4 и б-кольцо уплотняющее, 5-колесо рабочее, 7-нож, 8-болт специальный, 9-крышка корпуса с всасывающим патрубком, 10-крышка штуцера прочистки.

Насосы производсва Германии

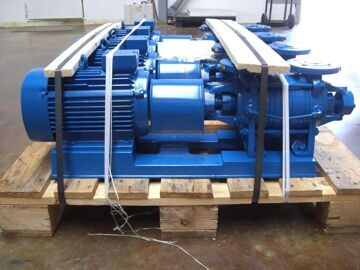

Насос WBI-32/3-201/S1/224, производительность - 4м3/час, высота всасывания - 0,4МПа, высота напора - 0,52МПа, эл. дв. KMR 90L4, Р-2,2кВт, n-1425 об/мин
