Бензиновые СВН, СЦЛ, ЦН, ВК-2Г
БЕНЗИНОВЫЕ НАСОСЫ
Бензиновые насосы o функциональное название насосов, предназначенных для подачи светлых нефтепродуктов, таких, как бензин, керосин, дизельное топливо. а также спирта и других жидкостей без примесей.
Насосы имеют разнообразное конструктивное исполнение. Основные требования к конструкции данных насосов: взрывозащищённость, достигающаяся применением определённых конструкционных материалов и комплектаций насосов взрывозащищёнными электродвигателями; самовсасывание, связанное с применением этих насосов на передвижных установках и на различных раздаточных станциях с наличием заглублённых ёмкостей; достигается это требование применением вихревых насосов.
Насос типа С1ЛЛ - самовсасывающий центробежно-вихревой двухступенчатый. Первая ступень выполнена с центробежным, вторая - с вихревым рабочим колесом.
Для первоначального пуска необходимо залить перекачиваемую жидкость в корпус насоса. При кратковременных остановках жидкость, заполняющая корпус, не сливается и обеспечивает всасывание непосредственно после пуска насоса. При продолжительных остановках жидкость из насоса сливается через спускные отверстия.
Условное обозначение: А - агрегат; С - самовсасывающий; Ц - центробежный; Л - лопастной (вихревой); далее следуют цифровые обозначения: - подача в м3/час и напор в м.
Насосы типа СВН. ВС - самовсасывающие, горизонтальные, свободно-вихревые, одноступенчатые. Насос СВН-80, устанавливающийся на заправочных машинах, приводится в действие от вала отбора мощности автомашины.
Условное обозначение: А - агрегат; С - самовсасывающий; В - вихревой; Н - насос; 80 - диаметр входного и напорного патрубков в мм.
Насос типа бНДв-Б - центробежный, с горизонтальным разъемом корпуса, одноступенчатый, с рабочим колесом двустороннего входа.
Входной и напорный патрубки расположены горизонтально в нижней части корпуса и направлены в противоположные стороны под углом 90° к оси насоса.
Условное обозначение: б - диаметр напорного патрубка в мм., уменьшенный в 25 раз; Н - насос; Д - колесо двухстороннего входа; в - высоконапорный; Б - бензиновый.
В последнее время в качестве бензиновых насосов стали широко применяться насосы КМН и КМ. Эти насосы конструктивно представляют собой консольные моноблочные насосы типа КМ, но выполнены из соответствующих требованиям материалов и с торцовыми уплотнениями.
|
Разрез насоса бНДв-Б
|

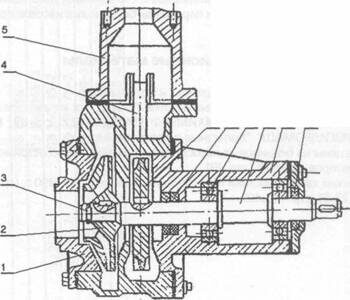

Разрез насоса СЦЛ-ООА
|
|
|
|
|
Основные детали насоса: 1-гайка вала, 2-вал, 3-крышка корпуса, 4-колесо рабочее, 5-трубопровод подвода затворной жидкости, 6-колыдо уплотняющее, 7-защитная втулка, 8-гайка вала, 9-крышка подшипника, 10-кольцо смазочное, 11-корпус подшипника, 12-крышка сальника, 13-набивка сальника, 14-втулка сальника, 15-грундбукса, 1б-корпус насоса, 17-корпус подшипника.
|
Основные детали насоса: 1-крышка всасывания, 2-центробежное рабочее колесо, 3-болт крепления рабочего колеса, 4-воздухоотвод, 5-напорный патрубок с предохранительным клапаном, 6-вихревое рабочее колесо, 7-манжеты уплотнения вала, 8-подшипник, 9-вал, 10-кронштейн, 11-манжета.
|
|
Номер
|
Марка насоса
|
Мощность (кВт*об./мин.)
|
|
1
|
1АСВН-80А/6
|
5,5*1500
|
|
2
|
1СЦЛ-20/24Г
|
-
|
|
3
|
1АСЦЛ-20/24Г
|
18,5*1500
|
|
4
|
1АСЦЛ-20/24Г
|
22*1500
|
|
5
|
СЦЛ-00
|
-
|
|
6
|
4НК-5х1
|
18,5*3000
|
|
7
|
4НК-5х1
|
15*3000
|
|
8
|
4НК-5х1
|
15*3000
|
|
9
|
4НК-5х1
|
11*3000
|
|
10
|
5НК-5х1
|
55*3000
|
|
11
|
5НК-5х1
|
37*3000
|
|
12
|
5НК-5х1
|
30*3000
|
|
13
|
5НК-9х1
|
22*3000
|
|
14
|
5НК-9х1
|
18,5*3000
|
|
15
|
5НК-9х1
|
18,5*3000
|
|
16
|
5НК-9х1
|
15*3000
|
|
17
|
5НК-9х1
|
11*3000
|
|
18
|
6НК-6х1
|
75*3000
|
|
19
|
6НК-6х1
|
55*3000
|
|
20
|
6НК-6х1
|
37*3000
|
|
21
|
6НК-9х1
|
37*3000
|
|
22
|
6НК-9х1
|
37*3000
|
|
23
|
6НК-9х1
|
22*3000
|
|
24
|
6НК-9х1
|
22*3000
|
|
25
|
ЦН 160/112а
|
75*3000
|
|
26
|
ЦН 160/112б
|
55*3000
|
|
27
|
ЦН 90/100
|
55*3000
|
|
28
|
ЦН 90/100а
|
55*3000
|
|
29
|
ЦН 180/110
|
90*3000
|
|
30
|
ЦН180/110е
|
90*3000
|
|
31
|
бНДв-Бт (В 405 )
|
75*1500
|
|
32
|
бНДв-Бт (0380)
|
55*1500
|
|
33
|
бНДв-Бт (0360)
|
55*1500
|
|
34
|
8НДв-Нм (0525)
|
110*1000
|
|
35
|
8НДв-Нм (0500)
|
75*1000
|
|
36
|
8НДв-Нм (0470)
|
55*1500
|
|
37
|
8НДв-Нм (0 525)
|
250*1500
|
|
38
|
8НДв-Нм (0500)
|
200*1500
|
|
39
|
8НДв-Нм (0470)
|
200*1500
|
|
40
|
12НДС-НМ (Д=460)
|
110*1000
|
|
41
|
12НДС-Нм (Д=430)
|
110*1000
|
|
42
|
12НДС-НМ (Д=400)
|
75*1000
|
|
43
|
12НДС-Нм (Д=460)
|
250*1500
|
|
44
|
12НДС-Нм (Д=430)
|
250*1500
|
|
45
|
12НДС-Нм (Д=400)
|
200*1500
|
|
46
|
14НДС-Н (Д=540)
|
160*1000
|
|
47
|
14НДС-Н(Д=510)
|
132*1000
|
|
48
|
14НДС-Н (Д=480)
|
110*1000
|
|
49
|
1СВН-80А
|
-
|
|
50
|
1АСВН-80А
|
11*1500
|
|
51
|
1АСВН-80А
|
15*1500
|
|
52
|
1АСВН-80А/6
|
5,5*1500
|
|
53
|
1СЦЛ-20/24Г
|
-
|
|
54
|
1АСЦЛ-20/24Г
|
18,5*1500
|
|
55
|
1АСЦЛ-20/24Г
|
22*1500
|
|
56
|
СЦЛ-00
|
-
|
|
57
|
КМ 100-80-170
|
11*1500
|
|
58
|
КМ 100-80-160Е
|
15*1500
|
|
59
|
КМ 80-50-215
|
11*1500
|
|
60
|
КМ 80-65-140
|
3*
|
|
61
|
КМ 65-40-165
|
3*
|
|
62
|
КМ 65-40-140
|
2,2*
|
|
63
|
КМ 40-32-160
|
1,1*
|
|
Номер
|
Марка насоса
|
Мощность (кВт*об./мин.)
|
|
