Песковые вертикальные
Фото:
Описание:
Центробежный насос П*ВП в составе электронасосного агрегата, предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/мЗ, концентрацией твердых включений до 25%, максимальными размерами до 10 мм, температурой от5 °С до 60 °С.
Серийно выпускаемый насос предназначен для эксплуатации в отапливаемых помещениях или в неотапливаемых помещениях и под навесом при температуре окружающего воздуха от -30 °С до +50 °С. Насос применяется в горнорудной, металлургической, строительной и других отраслях промышленности.
Насос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.
Условное обозначение:
П*ВП 63-22,5, где:
-
П - песковый;
-
* - материал проточной части (Р - резина, К - корунд);
-
В - вертикальный;
-
П - полупогружной;
-
63 - номинальная подача, м3/час;
-
22,5 - напор соответствующий номинальной подаче, м.
Технические характеристики:
|
Параметры
|
ПВП 63-22,5
|
ПРВП 63-22,5
|
ПКВП 63-22,5
|
ПВП 160-20
|
ПВП 25028
|
ПВП 12,5-12,5
|
ПВП 40-16
|
ПРВП 63-31,5
|
|
Подача, м3/ч
|
63
|
160
|
250
|
12,5
|
40
|
63
|
|
Напор, м
|
22,5
|
20
|
28
|
12,5
|
16
|
31,5
|
|
Макс. уровень погружения, м, не более
|
0,5
|
1,0
|
1,0
|
0,5
|
0,5
|
0,5
|
|
Частота вращения, (синхронная), с-1 (об/мин)
|
24,2 (1500)
|
|
КПД, %
|
50
|
60
|
60
|
35
|
45
|
50
|
|
Мощность приводного эл. двигателя, кВт
|
15,0
|
11,0; 15,0
|
11,0; 15,0
|
30,0
|
55,0
|
2,2 (3,0)
|
5,5
|
15,0
|
|
* Исполнение эл. двигателя по способу монтажа
|
IM3011 (фланцевое)
|
|
Средний размер твердых частиц, мм
|
6
|
2
|
1
|
6
|
6
|
4
|
6
|
2
|
|
Микротвердость включений, МПа
|
9000
|
* - для эл. двигателей с привязкой мощности к установочно-присоединительным размерам по стандарту РС3031-71
Характеристика электронасосов при перекачивании воды плотностью 1000 кг/м3

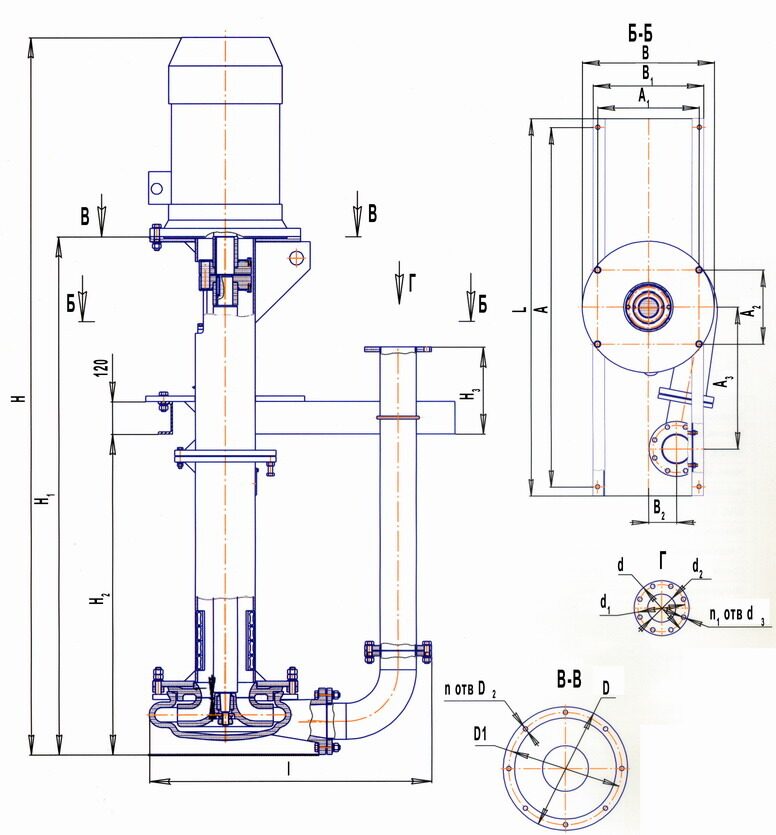

Агрегат электронасосный типа ПВП:
|
Наиме-нование
|
Тип двигателя
|
Мощность, кВт
|
Рамеры, мм
|
Масса, кг
|
|
H
|
H1
|
H2
|
H3
|
L
|
l
|
A
|
A1
|
A2
|
A3
|
B
|
B1
|
B2
|
D
|
D1
|
D2
|
n
|
d
|
d1
|
d2
|
d3
|
n1
|
|
ПВП 63/2,5
|
4A160S4
|
15
|
1782
|
1282
|
755
|
230
|
1200
|
635
|
1150
|
276
|
150
|
455
|
340
|
330
|
76
|
350
|
300
|
19
|
4
|
150
|
130
|
65
|
14
|
4
|
362
|
|
ПВП 160/20
|
4A180M4
|
30
|
2434
|
1864
|
1165
|
305
|
1680
|
935
|
1600
|
450
|
330
|
584
|
580
|
490
|
138
|
400
|
350
|
20
|
4
|
215
|
180
|
100
|
17
|
8
|
665
|
|
ПВП 250/28
|
4A225M4
|
55
|
2647
|
1912
|
1183
|
322
|
1680
|
1035
|
1600
|
450
|
330
|
632
|
585
|
490
|
125
|
550
|
500
|
20
|
8
|
245
|
210
|
125
|
20
|
8
|
885
|
|
ПВП 12,5-12,5
ПРВП 12,5-12,5
|
4A80(90)M4
|
2,2(3)
|
1341
|
1041
|
735
|
175
|
900
|
465
|
850
|
200
|
165
|
284
|
225
|
225
|
35
|
250
|
215
|
15
|
4
|
130
|
100
|
40
|
14
|
4
|
75
|
|
ПВП 40-16
|
4A112M4
|
5,5
|
1280
|
876
|
755
|
230
|
1200
|
665
|
1150
|
276
|
150
|
455
|
340
|
330
|
76
|
300
|
265
|
15
|
4
|
130
|
130
|
50
|
14
|
4
|
230
|

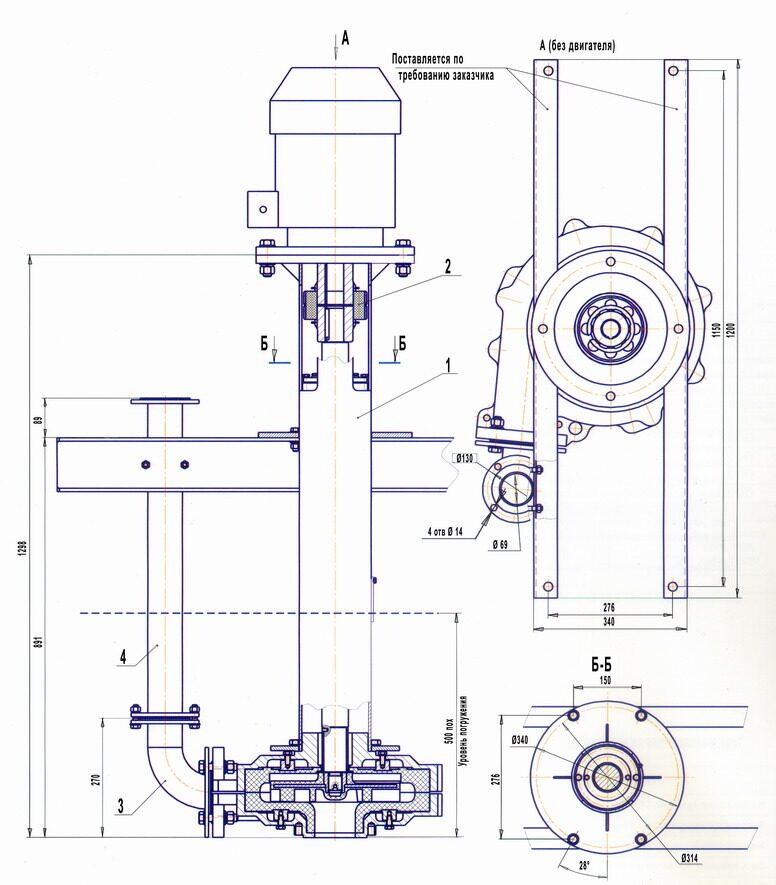

Агрегат электронасосный типа ПРВП, ПКВП 63/22,5
|
Наименование
|
Тип двигателя
|
Мощность двигателя, кВт
|
Масса насоса без двигателя, кг
|
Масса агрегата, кг
|
|
ПРВП 63/22,5-11
|
АД 132M4
|
11
|
228,0
|
328,0
|
|
ПРВП 63/22,5-15
|
АД 160S4
|
15
|
229,0
|
389,0
|
|
ПКВП 63/22,5-15
|
АД 160S4
|
15
|
243,0
|
403,0
|
|
ПРВП 63/31,5-15
|
АД 160S4
|
15
|
230,0
|
390,0
|
|
