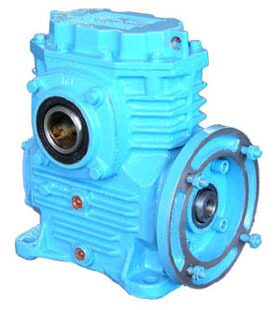

Мотор-редуктор МЧ-100
| Передаточное число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
110 |
| Частота вращения входного вала,об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
540 |
525 |
540 |
540 |
525 |
525 |
577 |
540 |
540 |
440 |
420 |
400 |
380 |
| Подводимая расчетная мощность, кВт |
11,0 |
8,7 |
7,2 |
5,8 |
4,6 |
3,7 |
3,5 |
2,7 |
2,2 |
1,6 |
1,2 |
1,27 |
1,15 |
| КПД, % |
92 |
91 |
90 |
88 |
86 |
85 |
79 |
75 |
74 |
66 |
65 |
56 |
47 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
250 |
232 |
| Выходной вал |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
5000 |
4873 |
| Корректированный уровень звуковой мощности, дБА |
89 |
| Масса, кг не более |
43 |
| Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40% |
Вариант сборки 52, вариант крепления 2(1), вариант расположения червячной пары 1
Вариант сборки 51, вариант крепления 3(4), вариант расположения червячной пары 4(3)
| Эл. двигатель / размер |
d,mm |
l,mm |
D,mm |
D2,mm |
D1,Н8,mm |
L,mm |
L1,mm |
H,mm |
| Для АИР-80 1500 об/мин |
22 |
50 |
200 |
165 |
130 |
280 |
150 |
312 |
| Для АИР-90 1500 об/мин |
24 |
50 |
250 |
215 |
180 |
280 |
150 |
337 |
| Для АИР-100 1500 об/мин |
28 |
60 |
250 |
215 |
180 |
290 |
160 |
337 |
| Для АИР-112 1500 об/мин |
32 |
80 |
300 |
265 |
230 |
310 |
180 |
362 |

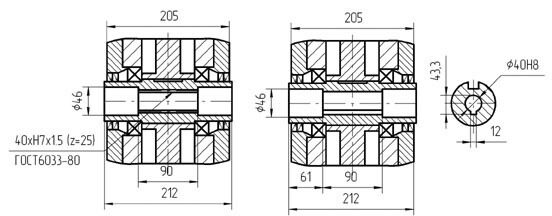

Вариант исполнения конца тихоходного вала К1 -обозначение при заказе
Шлицевое соединение сб. - 56 Исполнение 1 - шпоночное соединение сб. - 56 Шп
Вариант сборки 56
ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
|
