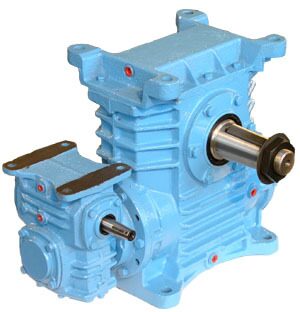

Мотор-редуктор МЧ2-160-100
| Передаточное число, ном. |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
| Частота вращения входного вала, об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
5200 |
5300 |
5400 |
5600 |
5700 |
5750 |
5800 |
5850 |
5900 |
5900 |
5900 |
5950 |
6000 |
5000 |
4800 |
4800 |
4500 |
| Подводимая расчетная мощность, кВт |
9,75 |
7,5 |
6,1 |
4,66 |
3,5 |
3,77 |
2,8 |
2,5 |
2,3 |
1,7 |
1,6 |
1,2 |
1,25 |
0,7 |
0,72 |
0,5 |
0,53 |
| КПД, % |
84 |
83 |
81 |
80 |
80 |
76 |
74 |
73 |
71 |
68 |
65 |
63 |
61 |
58 |
52 |
50 |
48 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
935 |
| Выходной вал |
18200 |
| Корректированный уровень звуковой мощности, дБА |
83 |
| Масса, кг не более |
195 |
| Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40% |
Вариант сборки 52(51,53,56), вариант крепления 1,
вариант расположения червячной пары 2 ступени (тихоходной) 1,
вариант расположения червячной пары 1 ступени (быстроходной) 5
Вариант сборки 51(52,53,56), вариант крепления 3,
вариант расположения червячной пары 2 ступени (тихоходной) 4,
вариант расположения червячной пары 1 ступени (быстроходной) 4

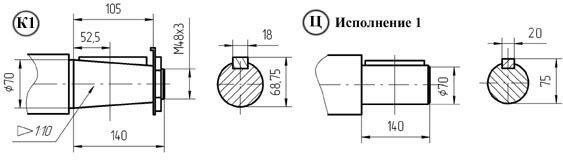

Вариант исполнения конца тихоходного вала К1, Ц - обозначение при заказе

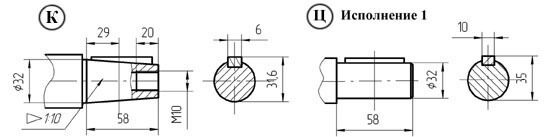

Вариант исполнения конца быстроходного вала К, Ц - обозначение при заказе
ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу.
Вариант сборки 56 Вариант сборки 56 Шп
ВНИМАНИЕ! Исполнение 1 изготавливается по спец. заказу
|
